钢铝复合翅片管规格性能(详细尺寸参考电脑端)

外径D（mm）	翅片高度h（mm）	翅片厚度s（mm）	翅片节距t（mm）	铝管壁厚h（mm）	钢管壁厚h（mm）	总外表面积Sw（m2/m）	铝管壁厚 （Sw/Sn）
50	11.5	0.3	2.5	1	2	1.206	18.28

注：其它规格可根据用户需要加工

产品概述
       FUL型导热油散热器是一种换热装置，它采用了具有优良技术性能的钢铝复合翅片管和用以补偿热应力的浮头式结构，因此，它是以导热油（也称有机热载体或热媒体）为传热介质进行空气加热换热装置的选择。近年来，该散热器在纺织、印染、橡胶、制革、木材加工、涂装烤漆等行业中已得到应用，取得了不错的效果。
       钢铝复合翅片管制造工艺科学，它是钢、铝管复合在专用机床上轧制面成，使钢基管与铝翅片结合紧密，它具有热阻小、传热性能好、强度高、流动损失小，防腐蚀性能强、工作寿命长等优点。
       钢铝复合翅片管观格性能见表。
       浮头式结构保证了散热器在温差较高的工作环境中及设备开始运行时的巨大热应力能得到有效的补偿。
       FUL型导热油散热器可有不同表面管长、管数及排数组成多种规格，其流程可根据用户需要制成双流程、三流程、四流程及多流程，使用部门可根据需要选用。

FUL型散热器型号规格表示方法：
       型号一迎风面长的分米数化整×迎风面宽的分米数化整。
       如：迎风长为1000mm，迎风面宽为837mm。
       则为：FUL—10 x 8

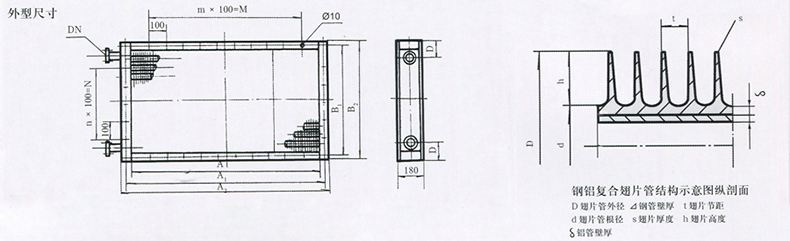

FUL型散热器外型尺寸及主要参数表(详细尺寸参考电脑端)

型号	迎风面积m2	散热面积m2	净通风截面积m2	表面管数	排数	连接管DN（in）	尺寸（mm）
							A	B	A1	A2	B1	B2	D	n	N	m	M
FUL-5×5	0.257	10.854	0.123	9	2	11/2	500	513	560	600	553	593	75	4	400	4	400
8×5	0.410	17.366	0.196				800		860	900						7	700
10×5	0.513	21.708	0.245				1000		1060	1100						9	900
6×6	0.405	17.366	0.191	12	2	11/2	600	675	660	700	715	755	75	5	500	5	500
8×6	0.54	23.155	0.255				800		860	900						7	700
10×6	0.675	28.944	0.318				1000		1060	1100						9	900
12×6	0.81	34.733	0.381				1200		1260	1300						11	1100
8×8	0.67	28.944	0.313	15	2	2	800	837	860	900	877	917	75	7	700	7	700
10×8	0.837	36.18	0.391				1000		1060	1100						9	900
12×8	1.004	43.416	0.469				1200		1260	1300						11	1100
14×8	1.172	50.652	0.547				1400		1460	1500						13	1300
14×10	1.474	64.159	0.683	19	2	21/2	1400	1053	1460	1500	1093	1133	75	9	900	13	1300
16×10	1.685	73.325	0.78				1600		1660	1700						15	1500
18×10	1.895	82.490	0.878				1800		1860	1900						17	1700
18×12	2.284	99.857	1.052	23	2	3	1800	1269	1860	1800	1309	1349	75	11	1100	17	1700
20×12	2.538	110.952	1.169				2000		2060	2100						19	1900
22×12	2.792	122.047	1.286				2200		2260	2300						21	2100
25×12	3.173	138.69	1.461				2500		2560	2600						24	2400
