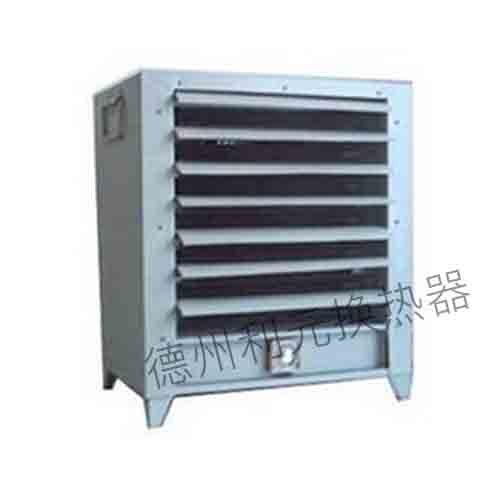

GS型暖风机
产品简介
GS型暖风机结构简单、体积小、质量轻、安装方便、耗电量低,钢制散热器采用Φ 22×2（mm）无缝钢管绕16×0.5（mm）螺旋波纹翅片后，承压高，耐腐蚀性能及传热效果好
订购热线：13869202861
产品介绍
1.GS型暖风机由钢制散热器，风机，电机三大部件组成；
2.钢制散热器采用Φ 22×2（mm）无缝钢管绕16×0.5（mm）螺旋波纹翅片后，承压高，耐腐蚀性能及传热效果好；
3.GS型暖风机结构简单、体积小、质量轻、安装方便、耗电量低；
4.GS型暖风机适应于以热水为热媒的各类大、中型空间的采暖、通风、干燥、除湿等；
5.GS型暖风机型号表示说明：4GS
4—轴流通风号
GS—以热水为热媒的钢制暖风机

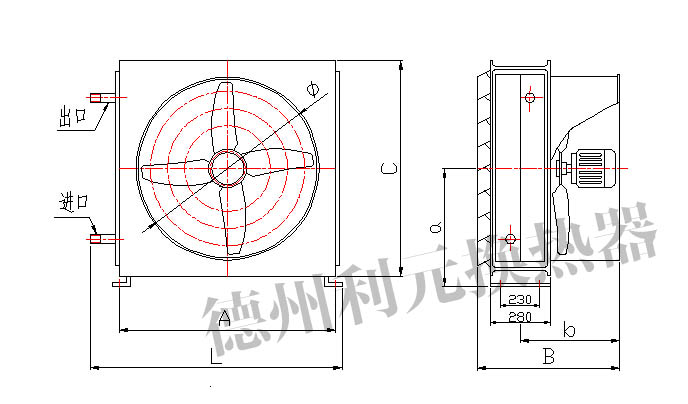

二．GS型暖风机结构及安装尺寸>
| 型 号 规 格 | 4GS | 5GS | 7GS | 8GS | |
| 散热器散热面积m² | 14.76 | 27.6 | 45.9 | 66.5 | |
| 配用通风机型号 | SF3G-4 | SF4G-4 | SF5G-4 | SF6G-6 | |
| 配用电功率（KW） | 0.25 | 0.55 | 0.75 | 1.1 | |
|
主 要 外 形 及 安 装 尺 寸 （mm） |
C | 500 | 670 | 840 | 1000 |
| B | 690 | 690 | 710 | 850 | |
| A | 498 | 668 | 838 | 998 | |
| a | 250 | 335 | 420 | 500 | |
| b | 413 | 413 | 518 | 544 | |
| c | 596 | 766 | 936 | 1096 | |
| Φ | 410 | 510 | 710 | 810 | |
| G″ | 1¼″ | 1¼″ | 1½″ | 1½″ | |
| 重量（Kg） | 82 | 139 | 229 | 312 | |
2.GS型暖风机百页窗开度可调整，以得到适合的气流。
三、GS型暖风机技术参数>
| 型 号 规 格 | 4GS | 5GS | 7GS | 8GS | |
| 标准风量（m³/h） | 1500 | 3180 | 6600 | 8500 | |
| 平均出风速度（m/s） | 2.3 | 2.3 | 3.0 | 2.6 | |
| GS型暖风机在不同热水 温度（℃）下，当进风温度为15℃时，散热量Kcal与出风温度℃ （散热量/出风温度） | 80℃ | 11800/45.5 | 22700/42.3 | 39800/38.2 | 56000/40.7 |
| 90℃ | 13500/50.5 | 26200/46.5 | 42900/44.4 | 64400/43.8 | |
| 110℃ | 33200/55.0 | 50800/44.0 | 75200/49.9 | ||
| 130℃ | 43200/61.0 | 61400/50.9 | 91000/57.0 | ||
| 正常工作噪声（分贝） | 65 | 70 | 74 | 70 | |

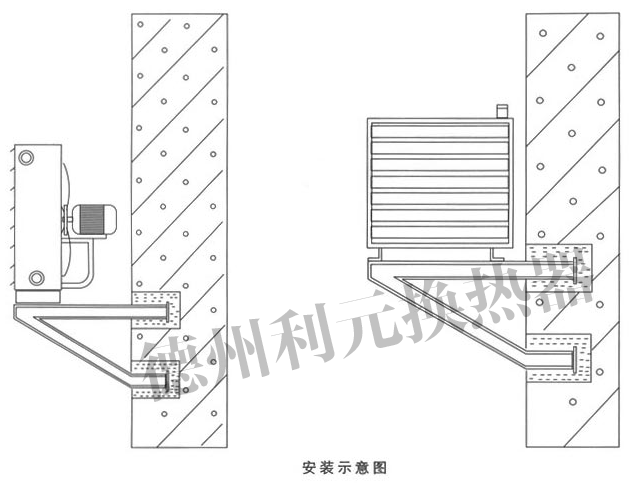

1.GS热水暖风机可安装在墙体结构件上；
2.安装前应检查暖风机的完好性；
3.GS热水暖风的回水管路上要装有循环热水泵；
4.电动机接线应使风机叶轮按旋转标牌示意方向旋转；
5.GS热水暖风在使用之前、应仔细检查各连接处的紧固情况，如有松动，应立即紧固;
6.热水暖风每次工作之前，要排净散热器中的混合气体，预热5-10分钟再送风工作；
7.GS热水暖风过完采暖季节，应使散热器内部充满水；
8.热水暖风机必须保持清洁，可用压缩空气吹除换热器翅片及其他部位的灰尘；
9.GS热水暖风机工作2-3年后，应立即清洗换热器的水管内腔，可用化学方法去除水垢；
10.热水暖风机也可根据用户要求生产成防爆型热水暖风机；
11.定货须知：GS型热水暖风热媒接口可根据用户要求同侧连接、异侧连接、上下连接均可。
