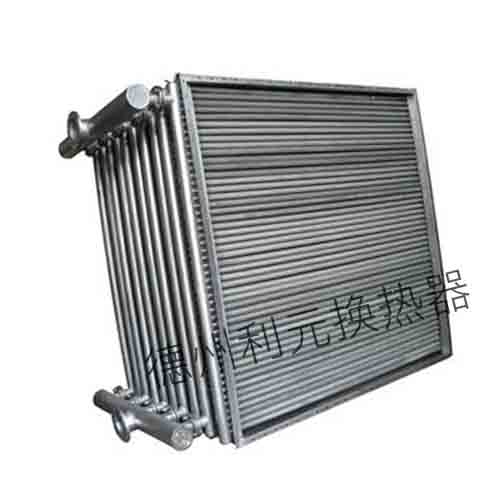

导热油散热器
导热油散热器
产品简介
导热油散热器加热空气热交换器是种新型的换热装置,它采用了具有优良技术性能的钢铝复合翅片管和用以补偿热应力的浮头式结构,因此,它是以导热油(也称有机热载体或
订购热线:13869202861
产品介绍




FUL型高温导热油散热器加热空气热交换器是—种新型的换热装置,它采用了具有优良技术性能的钢铝复合翅片管和用以补偿热应力的浮头式结构,因此,它是以导热油(也称有机热载体或热煤体)为传热介质进行空气加热换热装置的选择。近年来,该散热器在纺织、印染、橡胶、制革、木材加工、涂装烤漆等行业中已得到广泛应用,均取得满意的效果。
FUL型高温导热油散热器加热空气热交换器规格尺寸表:


型号
FU1-
散热
面积
M2
迎风
面积
M2
通风净
截面积
M2
表面
管数

连接
管Dn
mm
尺寸: mm
A B A1 A2 B1 B2 D n N m M
5×5 10.854 0.257 0.123 9 2 40  500 513  560 600 553 593 75 4 400 4 400
8×5 17.366 0.410 0.196 800 860 900 7 700
10×5 21.708 0.513 0.245 1000 1060 1100 9 900
12×5 26.049 0.616 0.394 1200 1260 1300 11 1100
6×6 17.366 0.405 0.191 12 2 40 600 675  660 700 715 755 75 5 500 5 500
8×6 23.155 0.54 0.255 800 860 900 7 700
10×6 28.944 0.675 0.318 1000 1060 1100 9 900
12×6 34.733 0.81 0.381 1200 1260 1300 11 1100
14×6 40.52 0.945 0.445 1600 1460 1500 13 1300
8×8 28.944 0.67 0.313 15 2 50 800 837 860 900 877 917
75


7

700 7 700
10×8 36.18 0.827 0.391 1000 1060 1100 9 900
12×8 43.416 1.004 0.469 1200 1260 1300 11 1100
14×8 50.652 1.172 0.547 1400 1460 1500 13 1300
16×8 57.888 1.339 0.625 1600 1660 1700 15 1500
14×10 64.159 1.474 0.683 19 2 65 1400 1053 1460 1500 1093 1133 75 9
900

13 1300
16×10 73.325 1.685 0.78 1600 1660 1700 15 1500
18×10 82.490 1.895 0.878 1800 1860 1900 17 1700
20×10 91.656 2.106 0.975 2000 2060 2100           19 1900
22×10 100.822 2.317 1.073 2200 2260 2300         21 2100
25×10 114.570 2.633 1.218 2500 2560 2600         24 2400
18×12 99.857 2.284 1.052 23 2 80 1800 1269 1860 1900 1309 1349 75 11 1100 17 1700
20×12 110.952 2.538 1.169 2000 2060 2100 19 1900
22×12 122.047 2.792 1.286 2200 2260 2300 21 2100
25×12 138.69 3.173 1.461 2500 2560 2600 24 2400
28×12 155.333 3.553 1.637 2800 2860 2900 27 2700
30×12 166.428 3.807 1.754 3000 3060 3100 29 2900
